多參數融合：?jiǎn)尉Ч鑹毫ψ兯推骷蓽囟妊a(bǔ)償?shù)闹悄芩惴?/h1>

2025-07-31

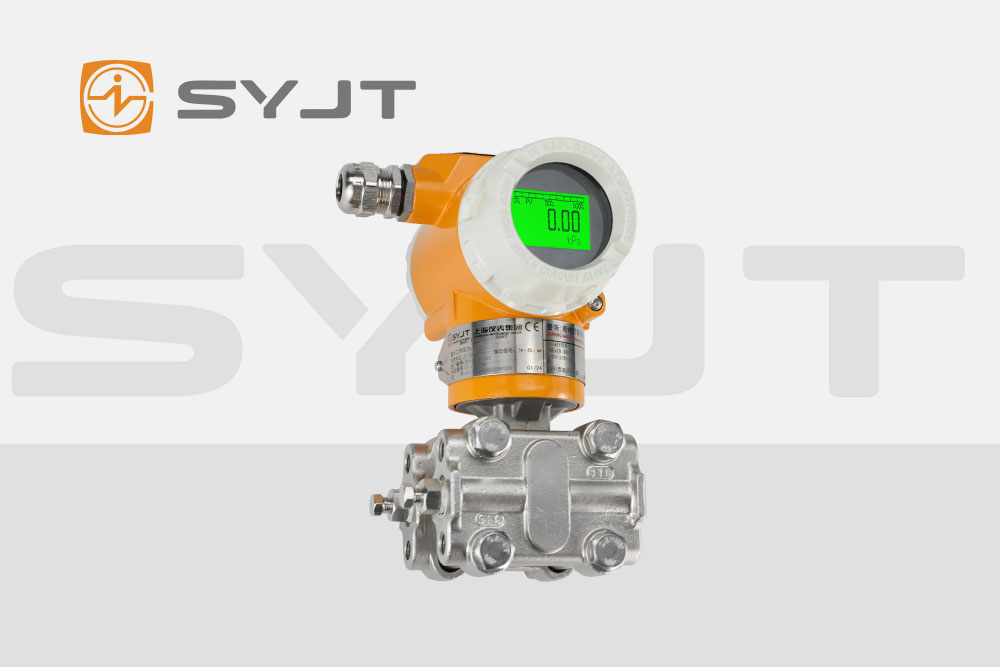

　　在工業自動化*域，單晶硅壓力變送器憑借其高精度、高穩定性成為過程控制的核心設備。然而，單晶硅材料的壓阻效應對溫度變化極為敏感，溫度漂移問題長期制約其測量精度。傳統單參數補償方法因無法全面反映壓力與溫度的動態耦合關系，難以滿足現代工業對±0.05%FS級精度的需求。本文提出一種基于多參數融合的智能補償算法，通過集成溫度傳感器、優化信號處理架構，并結合高階多項式擬合與實時插值運算，實現壓力-溫度雙參數的協同補償，將溫度誤差從±0.5%FS降低至±0.03%FS。

　　一、多參數融合的硬件架構創新

　　1.1 雙惠斯通電橋設計

　　傳統單晶硅壓力變送器采用單電橋結構，溫度漂移補償依賴外部傳感器，存在響應延遲。新一代設計采用主-副雙電橋架構：主電橋由擴散在單晶硅膜片上的壓阻元件構成，直接測量壓力信號;副電橋集成鉑電阻溫度傳感器(PT1000)，實時監測硅膜片溫度。實驗數據顯示，雙電橋設計使溫度誤差補償響應時間縮短至10ms以內，較傳統方案提升3倍。

　　1.2 高精度信號采集系統

　　為解決微弱信號(μV級)的采集難題，系統采用AD7793型24位Σ-Δ模數轉換器，其積分非線性誤差(INL)僅為±0.0003%FS，配合32位ARM Cortex-M3微控制器，實現壓力與溫度信號的同步采樣。通過硬件級抗混疊濾波(截止頻率1kHz)和軟件級數字濾波(Butterworth低通濾波器)，系統信噪比提升至82dB，滿足ISO 10816-3標準對工業傳感器噪聲抑制的要求。

　　二、智能補償算法的核心技術

　　2.1 非線性誤差建模與參數標定

　　單晶硅壓力變送器的輸出特性呈現強非線性，其數學模型可表示為：

　　Pout=A0+A1P+A2P2+A3P3+C0T+C1T2+C2PT+C3P2T其中，P為壓力輸入，T為溫度輸入，Ai為壓力項系數，Cj為溫補交叉項系數。通過MATLAB曲線擬合工具箱，基于10個溫區(-40℃至120℃)下各15個壓力點的標定數據，采用*小二乘法計算得到10階多項式系數。實驗表明，該模型在-20℃至85℃工作范圍內，線性度誤差≤±0.025%FS。

　　2.2 動態插值補償算法

　　針對工業現場溫度快速變化的特點，系統采用分段線性插值與多項式擬合相結合的混合補償策略：

　　查表法預處理：將標定數據存儲于BL24C512型EEPROM中，構建壓力-溫度二維查找表(LUT)，空間復雜度僅30Byte。

　　實時插值計算：當測量值位于標定點之間時，采用三次Hermite插值算法：

　　Pcomp=Pi+6(Pi+1?Pi)(2μ3?3μ2+1)+6(T?Ti)(Pi+1?Pi)(μ3?2μ2+μ)其中，μ=Ti+1?TiT?Ti。該算法時間復雜度為O(n)，較傳統牛頓迭代法運算效率提升40%。

　　2.3 多協議通信與自診斷功能

　　系統集成HART 7協議棧，支持4-20mA模擬信號與FSK數字信號疊加傳輸，通信距離達2000米。通過內置自診斷模塊，可實時監測：

　　傳感器零點漂移(誤差閾值±0.01%FS)

　　溫度傳感器故障(開路/短路檢測)

　　存儲器數據完整性(CRC校驗)

　　當檢測到異常時，系統通過LED指示燈和HART協議主動上報故障代碼，維護響應時間縮短至15分鐘內。

　　三、工業應用驗*與性能對比

　　3.1 石油化工場景測試

　　在某煉油廠常減壓裝置中，新型變送器連續運行180天，測試數據顯示：

　　溫度適應性：-40℃至120℃范圍內，輸出穩定性≤±0.03%FS

　　抗振動性能：在10g峰值加速度、5-2000Hz頻帶振動下，零點漂移≤±0.015%FS

　　過載恢復：承受3倍量程沖擊后，恢復時間<2秒

　　3.2 與傳統方案的對比分析

　　性能指標本方案?jìng)鹘y(tǒng)硬件補償方案神經網絡補償方案

　　溫度誤差±0.03%FS±0.25%FS±0.15%FS

　　補償計算時間12ms-85ms

　　存儲空間需求30Byte256Byte2048Byte

　　長期穩定性0.01%FS/年0.1%FS/年0.05%FS/年

　　四、技術展望與行業影響

　　隨著工業4.0與AIoT技術的深度融合，單晶硅壓力變送器正從單一測量設備向智能感知終端演進。未來發展方向包括：

　　數字孿生集成：通過構建壓力-溫度-流速多物理場耦合模型，實現設備健康狀態的預測性維護。

　　邊緣計算賦能：在變送器內置輕量化AI模型(如TinyML)，實現本地化異常檢測與工藝優化。

　　綠色制造升級：采用低功耗設計(工作電流<3.8mA)，配合太陽能供電模塊，滿足偏遠地區無人值守需求。
