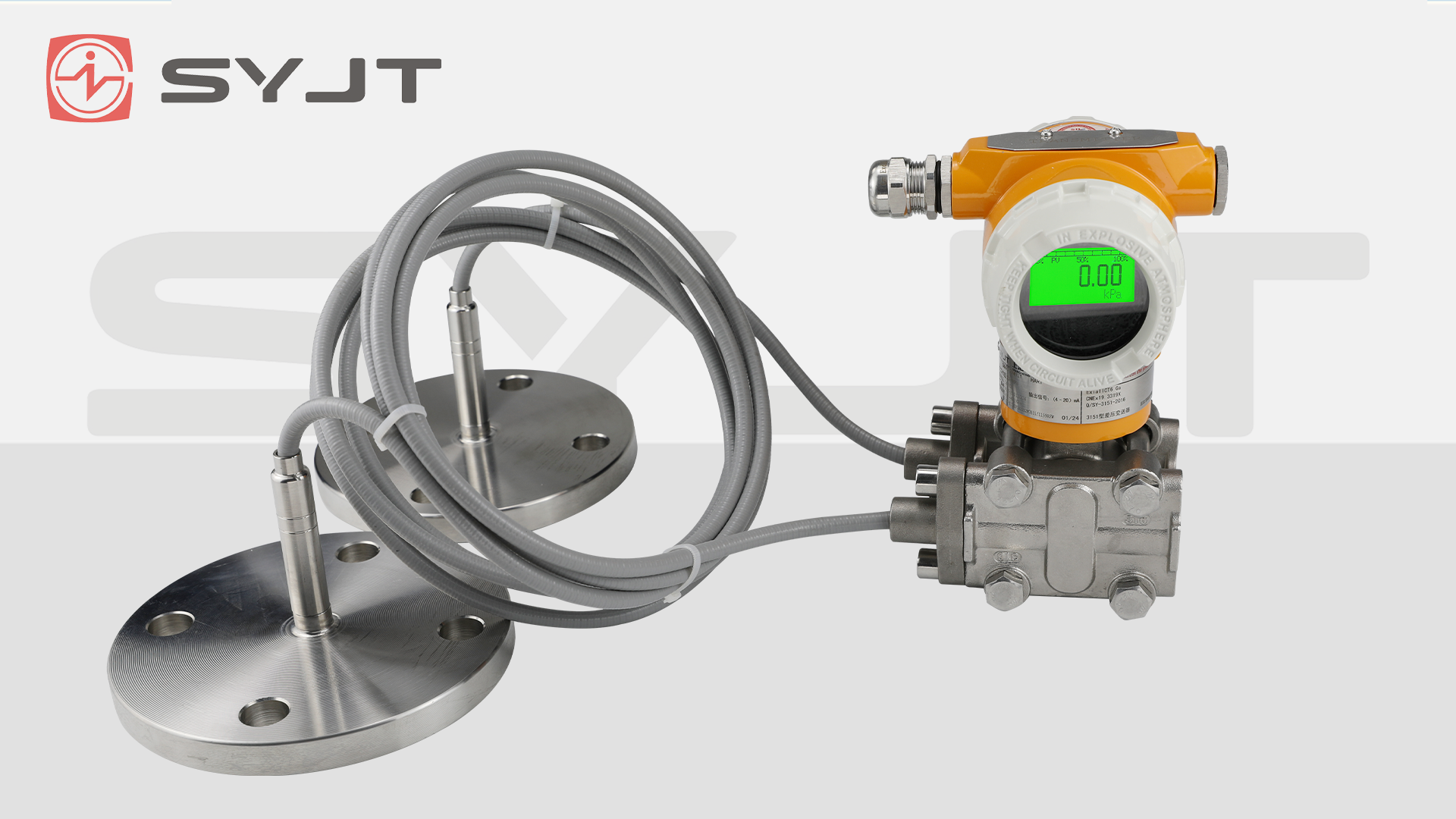

雙法蘭液位變送器作為工業過程控制中測量密閉或開口容器液位的核心設備，其測量精度高度依賴安裝規范。然而，在實際工程中，因安裝細節疏忽導致的測量誤差屢見不鮮。本文結合上海儀表集團(上儀)的工程經驗與行業案例，盤點8個常見安裝錯誤及其對測量精度的影響，為技術人員提供參考。

　　1. 法蘭位置與容器結構不匹配

　　錯誤表現：在開口容器中，高壓側法蘭未與容器底部法蘭對齊，或低壓側法蘭未置于大氣環境。

　　影響：導致壓力差計算失真。

　　正確做法：

　　開口容器：高壓側法蘭連接容器底部，低壓側法蘭置于大氣中，且兩法蘭與容器底部法蘭保持水平。

　　密閉容器：高低壓法蘭分別連接容器頂?shù)?，確保壓力差僅反映液柱靜壓。

　　2. 安裝高度違反真空工況原則

　　錯誤表現：在真空環境下，變送器安裝高度高于低壓側法蘭水平線。

　　影響：真空環境中，低壓側法蘭若高于變送器，可能導致毛細管內隔離液(如硅油)被抽空，壓力傳遞中斷。

　　正確做法：真空工況下，變送器安裝高度必須低于低壓側法蘭水平線，或改用微波液位計等非接觸式設備。

　　3. 法蘭膜片直接接觸高速物料

　　錯誤表現：為節省成本，將法蘭直接焊接在容器壁，膜片暴露于高速流動介質。

　　影響：膜片易被顆粒物磨損或金屬異物撞擊損壞。

　　正確做法：

　　使用延長管將法蘭引離容器壁200mm以上。

　　在延長管中部焊接孔徑≤3mm的篩網，攔截固體雜質。

　　4. 忽略介質密度變化對零點遷移的影響

　　錯誤表現：未根據介質密度調整變送器零點遷移量。

　　影響：若液體密度與設計值偏差較大(如溫度變化導致糖漿密度波動)，液位計算值將系統性偏離真實值。

　　正確做法：

　　定期使用密度計測量介質密度。

　　根據公式 ΔP = ρgh 重新校準零點遷移量，其中ρ為實際密度。

　　5. 毛細管彎曲半徑過小或受壓

　　錯誤表現：為節省空間，將毛細管彎曲成銳角或夾在設備縫隙中。

　　影響：毛細管內隔離液流動受阻，導致壓力傳遞延遲或失真。

　　正確做法：

　　保持毛細管自然彎曲，*小彎曲半徑≥5倍管徑。

　　避免與高溫管道、振動設備接觸，必要時加裝保護套管。

　　6. 未考慮環境溫度對傳感器的影響

　　錯誤表現：將變送器安裝在陽光直射或高溫設備附近。

　　影響：傳感器電子元件性能下降，導致信號漂移。

　　正確做法：

　　安裝于通風陰涼處，環境溫度≤60℃。

　　露天環境需加裝防曬罩，并確保罩內通風。

　　7. 信號線與動力電纜共管敷設

　　錯誤表現：為簡化布線，將4-20mA信號線與動力電纜穿入同一保護管。

　　影響：電磁干擾導致信號失真。

　　正確做法：

　　信號線與動力電纜間距≥300mm，或采用屏蔽電纜并單端接地。

　　防爆型儀表需嚴格遵循防爆配線規范。

　　8. 未進行安裝后零點校準

　　錯誤表現：僅在實驗室校準變送器，未在現場復核零點。

　　影響：安裝應力、管道預壓等因素可能導致零點偏移。

　　正確做法：

　　安裝完成后，通過HART手操器或DCS系統進行現場零點校準。

　　對于密閉容器，需在容器排空狀態下進行零點設置。

　　結語

　　雙法蘭液位變送器的測量精度是“設計-選型-安裝-維護”全鏈條管理的結果。上儀通過工程實踐總結發現，80%的測量誤差源于安裝環節。技術人員需嚴格遵循“水平對齊、隔離保護、溫度控制、抗干擾布線”四大原則，并結合介質特性與工況條件細化安裝方案，方可實現液位測量的高可靠性。
