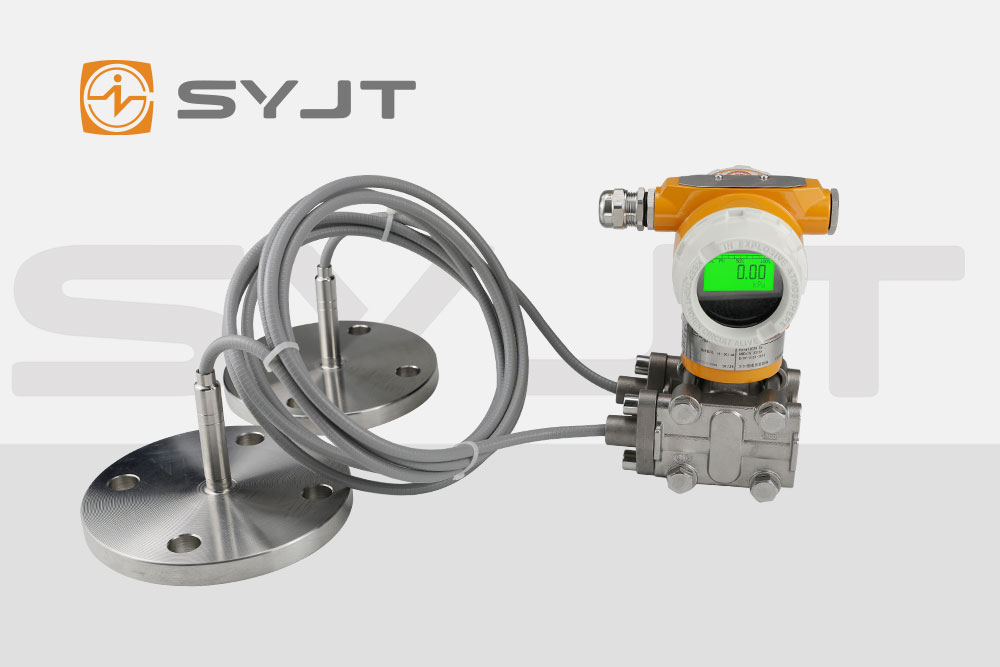

雙法蘭差壓變送器作為工業過程控制中的核心儀表，廣泛應用于液位、界位及密度測量場景。其核心結構由差壓傳感器、毛細管及法蘭膜盒組成，其中毛細管作為壓力傳遞的"神經脈絡"，其長度設計直接影響儀表的響應速度、測量精度及長期穩定性。本文將從技術原理、歷史沿革及安裝規范三個維度，系統解析毛細管長度的優化策略。

　　一、技術原理：毛細管長度與系統特性的關聯性

　　壓力傳遞機制

　　雙法蘭變送器通過毛細管內填充液(如硅油)將法蘭膜盒的機械變形轉換為差壓信號。根據流體力學原理，壓力傳遞時間常數τ與毛細管長度L、內徑d及填充液黏度μ呈正相關：

　　τ=πd48μL當L增加時，τ呈線性增長，導致系統動態響應遲滯。例如，10米毛細管的響應時間較5米增加約****，這對液位變化率>0.5m/min的工況將產生顯著測量誤差。

　　熱膨脹效應

　　填充液體積隨溫度變化產生熱脹冷縮，其體積變化量ΔV與長度L的關系為：

　　ΔV=βV0ΔTL(β為填充液體積膨脹系數，V?為單位長度體積)

　　長毛細管加劇了溫度梯度引起的密度變化，導致零點漂移。實驗數據顯示，在-20℃至80℃溫變范圍內，10米毛細管可能產生±2.5kPa的附加誤差，相當于液位測量誤差±250mm(以水為介質)。

　　安裝工藝限制

　　毛細管彎曲半徑需>50mm以避免節流效應，過長毛細管需增加固定支架數量，這不僅提升安裝成本，還可能因機械振動導致填充液乳化或毛細管斷裂。

　　二、技術沿革：毛細管設計的迭代路徑

　　早期機械補償階段(2000年前)

　　受限于材料科學，早期產品采用固定長度毛細管(通常6-10米)，通過增加膜片剛度(如316L不銹鋼膜片厚度≥0.8mm)補償響應延遲。但此方案犧牲了低量程測量靈敏度，*小可測差壓通常>0.5kPa。

　　材料優化階段(2000-2015年)

　　隨著氟碳化合物填充液的應用，工作溫度范圍擴展至-40℃至250℃，配合內徑1.1mm的毛細管設計，使10米毛細管的響應時間縮短至<8秒。此階段典型產品如羅斯蒙特3051CD，通過雙等邊毛細管布局將溫度誤差降低60%。

　　智能補償階段(2015年至今)

　　數字信號處理技術(DSP)的引入，使變送器可實時修正毛細管熱膨脹誤差。例如，艾默生8800D系列通過內置溫度傳感器，結合算法補償，在10米毛細管工況下仍可保持±0.1%的測量精度。

　　三、安裝規范：毛細管長度的優化準則

　　長度選擇原則

　　上限控制：根據API 551標準，毛細管長度不宜超過10米，對于立式儲罐等快速響應場景，建議≤6米。

　　下限匹配：需保*法蘭膜盒至變送器本體的*小彎曲半徑，通常內徑1.1mm毛細管的*小安裝長度為3米。

　　環境適應性設計

　　溫度控制：在極端溫差環境(ΔT>50℃)，需采用雙等邊毛細管布局，并填充低熱膨脹系數硅油(β≤0.0007/℃)。

　　絕熱處理：室外安裝時，毛細管需包裹玻璃纖維絕熱層，環境溫度梯度應<10℃/m，防止局部冷凝或汽化。

　　機械保護措施

　　固定間距：每1.5米設置U型卡扣固定，避免毛細管與工藝管道共振。

　　彎曲工藝：采用彈簧彎管器制作平滑弧線，禁止出現死折(彎曲半徑<50mm)或扭轉。

　　智能變送器協同

　　優先選用支持HART協議的智能變送器，通過遠程調校功能實時修正毛細管參數。例如，橫河EJA系列可在5分鐘內完成10米毛細管的在線零點遷移，較傳統機械調校效率提升90%。

　　毛細管長度優化是雙法蘭變送器設計中的經典工程問題，其本質是在響應速度、測量精度與安裝成本間的動態平衡。隨著材料科學與數字技術的發展，新一代產品正從被動補償轉向主動智能調控，為工業過程控制提供更可靠的測量解決方案。工程師在選型時，需結合工藝需求、環境條件及預算約束，綜合評估毛細管參數，以實現系統性能的*優化。
