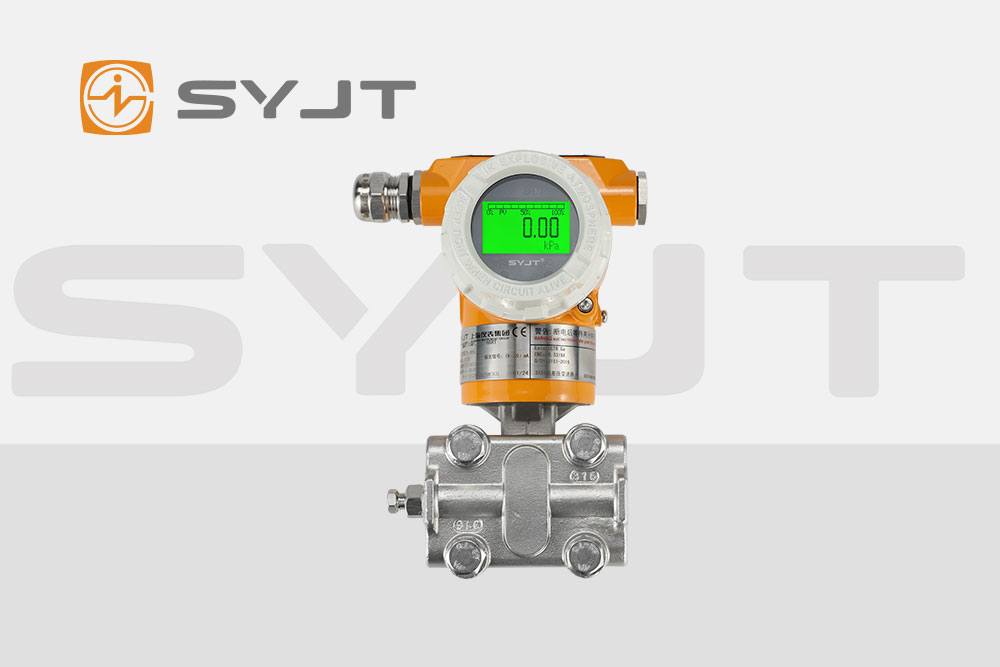

在天然氣長輸管道系統中，壓力損失補償是確保計量精度與運行安全的核心環節。上海儀表集團(上儀)生產的差壓變送器憑借其高精度測量與自適應補償技術，成為天然氣管道壓力管理的關鍵設備。本文將從技術原理、補償機制及工程應用邏輯三個維度，解析其實現壓力損失補償?shù)暮诵募夹g(shù)。

　　一、差壓變送器的基礎工作原理

　　差壓變送器通過雙腔室膜盒結構實現壓力差測量。當天然氣流經管道時，正壓端(P+)與負壓端(P-)分別捕獲管道上下游壓力信號，膜盒兩側的硅壓阻式傳感元件因壓力差產生形變，形變量通過惠斯通電橋轉換為毫伏級電信號。該信號經低溫漂放大器處理后，輸出4-20mA標準電流信號，其電流值與壓力差(ΔP=P+-P-)呈線性關系。

　　技術關鍵點：

　　雙腔室隔離設計：采用316L不銹鋼膜盒與氟油填充技術，確保高溫高壓工況下傳感元件與介質完全隔離，避免天然氣中硫化氫等腐蝕性成分對核心部件的侵蝕。

　　溫度自補償機制：內置PT1000鉑熱電阻實時監測環境溫度，通過IAPWS-IF97蒸汽表算法修正溫度對硅壓阻材料電阻率的影響，使零點漂移控制在±0.1%FS/10年內。

　　矢量力平衡機構：采用固定支點矢量杠桿系統，將水平方向的膜盒形變力分解為垂直方向的位移信號，消除安裝角度對測量精度的影響，支持垂直、水平、傾斜任意角度安裝。

　　二、天然氣管道壓力損失補償機制

　　天然氣在管道輸送過程中，因摩擦阻力、局部阻力(如閥門、彎頭)及高程變化產生壓力損失。上儀差壓變送器通過以下技術路徑實現動態補償：

　　1. 動態壓差修正算法

　　變送器內置微處理器運行實時補償模型，該模型融合伯努利方程與達西-魏斯巴赫公式：

　　ΔP補償=ΔP測量+(2Dλρv2L+ζ2ρv2)其中：

　　λ為摩擦系數(通過Colebrook公式迭代計算)

　　ζ為局部阻力系數

　　v為流速(由差壓信號反推)

　　L/D為管長直徑比

　　算法通過迭代計算消除管道阻力對壓差測量的干擾，使輸出信號直接反映真實壓力差。

　　2. 雙參數補償技術

　　針對天然氣物性隨壓力溫度變化的特性，變送器采用壓力-溫度雙變量補償：

　　壓力補償：通過0.2級高精度壓力傳感器(不確定度±0.25%R)獲取實時壓力值，結合AGA8-92DC狀態方程計算天然氣壓縮因子(Z因子)，修正壓力對密度的影響。

　　溫度補償：利用鉑熱電阻采集介質溫度，通過查表法獲取對應溫度下的密度修正系數，消除溫度波動對流量計算的影響。

　　雙補償機制使變送器在-20℃~+85℃、0~16MPa工況下，綜合計量誤差控制在±0.5%以內。

　　3. 智能阻尼調節系統

　　為應對管道壓力脈動(如壓縮機啟停、調壓閥動作)，變送器配備自適應阻尼模塊：

　　硬件層面：采用RC低通濾波電路，截止頻率可調范圍0.1~10Hz，有效濾除高頻噪聲。

　　軟件層面：通過PID控制算法動態調整阻尼時間常數(τ)，在保*響應速度(τ≤0.5s)的同時，消除壓力波動對測量穩定性的影響。

　　三、工程應用中的技術實現路徑

　　1. 安裝位置優化

　　遵循GB/T2624-93標準，變送器應安裝于管道直管段：

　　上游直管段長度≥15D(D為管徑)

　　下游直管段長度≥5D

　　避開彎頭、閥門等局部阻力件，確保流場穩定

　　2. 引壓管路設計

　　采用等徑三通取壓方式，引壓管材質與管道一致(通常為X52鋼)，內徑≥10mm以減少壓力傳導延遲。對于蒸汽介質，需在變送器與管道間加裝散熱管，并注入冷凝水形成液封，防止高溫蒸汽直接接觸傳感元件。

　　3. **零點遷移與量程調整

　　通過HART協議手操器實現遠程校準：

　　零點遷移：在無壓力差狀態下，調節零點電位器使輸出電流為4mA

　　量程壓縮：根據實際工況壓力范圍(如設計壓力10MPa，實際運行壓力6~8MPa)，將量程壓縮至60%~80%FS，提高有效分辨率

　　四、技術優勢總結

　　上儀差壓變送器通過以下創新實現天然氣管道壓力損失的高精度補償：

　　多物理場耦合補償：集成壓力、溫度、流速三參數實時修正，消除復雜工況下的測量誤差

　　自適應控制算法：動態調整阻尼與補償系數，適應壓力脈動與物性變化

　　全生命周期校準：支持在線零點校準與量程遷移，減少停機維護成本

　　該技術體系不僅提升了天然氣計量的準確性，更為管道安全運行提供了關鍵數據支撐，體現了工業儀表向智能化、自適應化發展的技術趨勢。
