在冬季低溫環境中，雙法蘭液位變送器作為工業過程控制的核心儀表，其性能穩定性直接關系到液位測量的準確性。若未采取有效防凍措施，引壓管內填充液可能因結冰膨脹導致傳感器損壞，毛細管因溫度波動引發零點漂移，甚至因密封失效引發介質泄漏。本文從技術原理出發，系統解析冬季防凍的關鍵措施與安裝規范，為工業現場提供科學指導。

　　一、防凍技術原理：溫度對測量系統的多維度影響

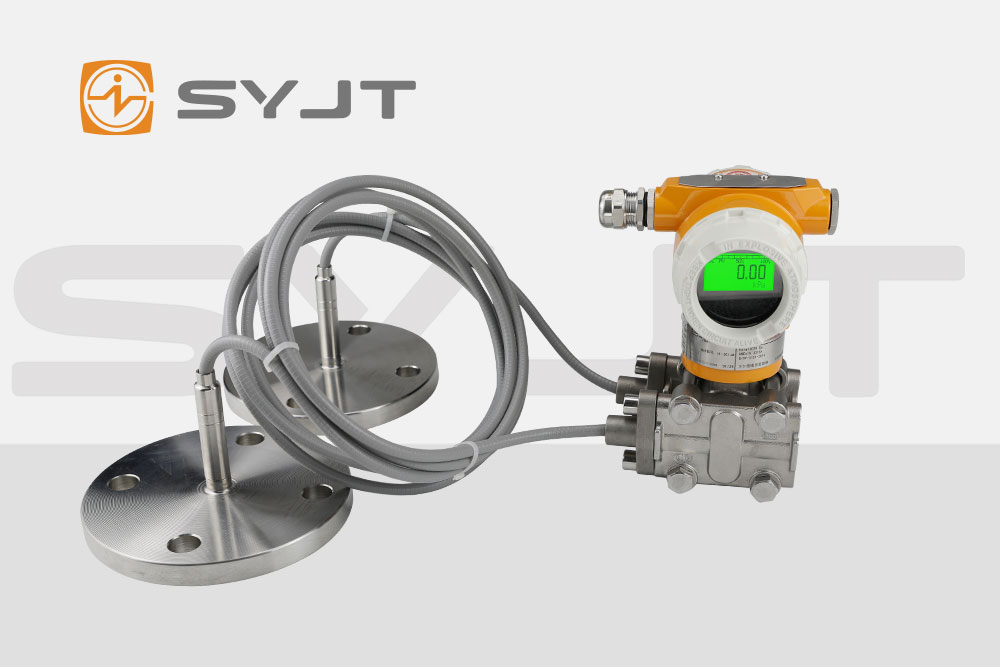

　　雙法蘭液位變送器基于差壓原理工作，通過測量?jī)蓚€(gè)法蘭間的壓力差(ΔP=ρgh)計算液位高度。其核心部件包括隔離膜片、毛細管、填充液(硅油)及傳感器模塊。冬季低溫環境對系統的沖擊主要體現在以下層面：

　　填充液物性變化

　　硅油作為壓力傳導介質，其粘度隨溫度降低顯著升高。當環境溫度接近凝固點時，填充液流動性下降，導致壓力傳遞延遲，測量信號失真。極端情況下，填充液凝固會直接阻斷壓力傳導路徑，使變送器輸出異常。

　　毛細管熱脹冷縮效應

　　毛細管內填充液的熱脹冷縮會改變管內壓力分布。晝夜溫差導致填充液體積反復變化，可能引發膜片疲勞損傷，長期運行后導致零點漂移或量程偏移。

　　密封結構應力變化

　　低溫環境下，法蘭墊片、密封圈等彈性元件收縮，可能降低密封性能。若介質為低溫液體(如液氨)，還可能因密封失效引發介質結晶，進一步加劇泄漏風險。

　　二、保溫措施：分級防護策略

　　1. 毛細管保溫：阻斷熱量傳導路徑

　　毛細管作為壓力傳導的關鍵通道，其保溫需遵循“均勻受熱、避免局部過熱”原則：

　　電伴熱系統：采用自限溫電伴熱帶，沿毛細管全長敷設，通過溫度控制器維持填充液溫度在5-40℃范圍。伴熱帶功率需根據環境溫度調整，避免因過熱導致硅油汽化。

　　保溫層結構：在電伴熱外層包裹硅酸鋁纖維氈或氣凝膠氈，減少熱量散失。保溫層厚度需根據環境溫度計算，確保在-30℃環境下仍能維持毛細管內溫度。

　　安裝位置優化：將毛細管固定于塔壁保溫層內側，利用設備余熱輔助保溫。若安裝于室外，需設置防雨雪罩，防止雨水侵入保溫層。

　　2. 變送器本體防護：構建溫度緩沖層

　　表頭保溫箱：為變送器配備不銹鋼保溫箱，內置加熱模塊與溫度傳感器。通過PID控制器自動調節加熱功率，維持箱內溫度在-10℃以上。

　　防風屏障：在露天安裝場景下，于變送器周?chē)O(shè)置擋風墻，減少冷風直吹。擋風墻高度需超過變送器頂部，材料可選用鍍鋅鋼板或透明PC板。

　　密封增強：檢查變送器接線盒密封圈，更換老化部件。對于潮濕環境，可在接線盒內放置干燥劑，防止冷凝水積聚。

　　三、安裝規范：從源頭消除凍損風險

　　1. 法蘭位置選擇：平衡測量精度與防凍需求

　　垂直度控制：雙法蘭需嚴格保持垂直安裝，避免因傾斜導致填充液分布不均。安裝時使用激光水平儀校準，誤差需控制在0.5°以內。

　　高度匹配：下法蘭應安裝于容器底部或接近底部位置，上法蘭安裝高度需覆蓋*大測量范圍。對于非規則容器(如球形罐)，需通過CFD模擬優化法蘭位置。

　　避震設計：若安裝于振動環境，需在法蘭與容器連接處加裝橡膠減震墊，減少機械應力對密封結構的沖擊。

　　2. 引壓管布局：優化流體動力學特性

　　坡度設計：引壓管需保持向變送器方向傾斜，坡度不小于1:10，防止液體積聚形成氣塞。對于氣體介質，引壓管應向取壓點方向傾斜。

　　材質選擇：根據介質特性選用耐腐蝕管材(如316L不銹鋼、PTFE管)。避免使用碳鋼管，防止低溫下發生脆性斷裂。

　　長度控制：引壓管長度需控制在合理范圍內，以減少壓力信號衰減。對于長距離傳輸，需在中間位置設置排污閥，定期排放積液。

　　3. 電氣連接：屏蔽電磁干擾與防潮

　　屏蔽電纜：信號線采用雙絞屏蔽電纜，屏蔽層單端接地(控制室側)。避免與動力電纜并行敷設，交叉時需保持安全距離。

　　防水接頭：電纜穿入變送器接線盒時，需使用防水接頭并擰緊密封螺帽。對于戶外安裝，可在接頭外層纏繞防水膠帶。

　　接地系統：建立獨立接地網，接地電阻需小于規定值。避免與防雷接地共用，防止雷擊電流竄入信號回路。

　　四、維護策略：動態調整與預防性干預

　　日常巡檢：每日檢查保溫層完整性，確認電伴熱系統工作正常。使用紅外測溫儀監測毛細管表面溫度，發現異常及時處理。

　　填充液檢測：定期通過變送器診斷功能檢查填充液狀態。若發現輸出信號波動超出閾值，需排查填充液泄漏或凝固風險。

　　季節性切換：入冬前完成保溫系統全面檢查，更換老化伴熱帶與密封件。春季解凍后，拆除臨時保溫措施，恢復設備自然散熱狀態。

　　雙法蘭液位變送器的冬季防凍需構建“主動保溫+被動防護”的雙重體系。通過科學設計保溫結構、嚴格遵循安裝規范、實施預防性維護，可有效抵御低溫環境對測量系統的沖擊。工業現場應結合具體工況，制定差異化防凍方案，確保液位測量在極端氣候下的連續性與準確性。
